Jauch Crystal晶振從組裝到最終產品

來源：http://m.ike-digital.com 作者：康華爾電子 2023年08月29
Jauch Crystal晶振從組裝到最終產品
SiO2 –這是振蕩石英晶體基本材料的化學名稱。公式表明它只由兩種元素組成:硅和氧。我們還找到了SiO2自然界中的晶體形式:如天然水晶。這里，問題出現了:
真的水晶是用來生產振蕩石英晶體的嗎？
讓我們仔細看看石英生產的第一步:
真正的巖石晶體曾經形成石英晶振的基礎。然而，為了經濟地生產這些部件，需要高純度的水晶。在石英生產的初期，使用的是真正的巖石晶體，因此，根據其純度由人工檢查和分類。然而，這種形式的水晶在自然界中很少出現。
人造石英生產
Jauch晶振為了滿足石英材料的質量要求，現在石英晶體是在所謂的“高壓釜”中人工生產的。“高壓釜根據水熱合成原理工作”，我們的產品經理Leonie weier解釋道。破碎的晶體碎片溶解在堿性溶劑中。因此，晶體可以受控的方式生長。“高壓滅菌器是密封的，加熱溫度可達350°C至400°C，工作壓力約為1500 bar”，weier說。人造晶體有規則的二氧化硅晶格2–高質量石英晶體的良好條件。

Jauch Crystal晶振從組裝到最終產品

貼片石英晶振，石英晶體是如何生長的
高壓釜的下部，即壓力容器，裝有水、礦化劑添加劑和SiO2。所謂的“籽晶”被放置在上部。“在高壓釜中，溫度上升。它是從底部加熱的，所以上下腔室之間有溫差。溶解在較低區域的部分沉淀在晶種上。增長率由溫度和壓力決定，”產品經理描述道。根據這些數值，石英每天可以生長0.2至1毫米。增長越慢，結果的質量越高。


Jauch Crystal晶振從組裝到最終產品

大約40到80天后,“阿爾法”晶體就形成了，它甚至可以重達幾公斤。在下一步中，從石英晶片上切割出單獨的坯件。這里，必須考慮不同的切割角度。在此過程中，還會切下籽晶，并再次用于高壓釜中的石英生產。


Jauch Crystal晶振從組裝到最終產品

石英生產過程:從石英塊到石英坯
從石英塊到石英晶片
首先，該塊的參考平面Z是表面-地面。研磨后，石英塊的Z平面被精確定義，并且該塊可以被進一步加工。
現在，所謂的石英晶片從該塊上切割下來。鋸切的方向是沿著X軸。種子也被切掉了。我們回憶:這是再利用培養合成石英。



無源晶振，從石英晶片到石英毛坯
現在，從晶片上切下小的水晶坯。此處所需的切割角度為35 °,也稱為“AT切割”。閱讀為什么這個特殊的切割角度是重要的這里.
然后以平面平行的方式研磨石英坯件，直到達到所需的厚度。這取決于空白在過程結束時應該具有的頻率。該生產階段的目標頻率通常略低于最終目標頻率。現在將葉狀坯件切割成原始坯件，并再次進行研磨。



下一個加工階段稱為“倒角”。一旦完成，石英坯的橫截面就成了墊子的形狀。然而，視覺效果不是該工藝的原因，至少不是直接原因:一方面，這種形狀使得更容易安裝在支架系統中，另一方面，坯料的振動面積減小。這避免了寄生諧振。可以找到關于這個生產階段的更多細節和背景這里.



連接電極
使用X射線檢查頻率后，清洗石英坯件。因此，這些部件為電極的應用做了最佳準備。同樣，空白是根據它們的頻率排序的，即使在這個階段，它們也應該仍然略高于它們的目標頻率。為什么？附著電極在某種程度上降低了頻率，因此在前面的階段中已經考慮到了這一點。
最后，電極還是不見了。它們通過模板進行氣相沉積，這一過程也稱為“濺射”。坯件現在準備好了，可以安裝在外殼中。




從組裝到最終產品——石英制造過程的最后階段
我們已經仔細了解了石英生產的最初階段，石英坯件由什么材料制成，以及從石英塊制造具有特定頻率的石英坯件需要哪些步驟。
我們現在處于生產最終元件的過程中的以下階段:石英坯件已經生產出來，甚至電極也已經蒸發，頻率也已經檢查過了。現在必須將坯件安裝到外殼中。這聽起來很簡單，但即使在這里也有一兩點要考慮，以便最終的結果是一個高質量和耐用的石英。

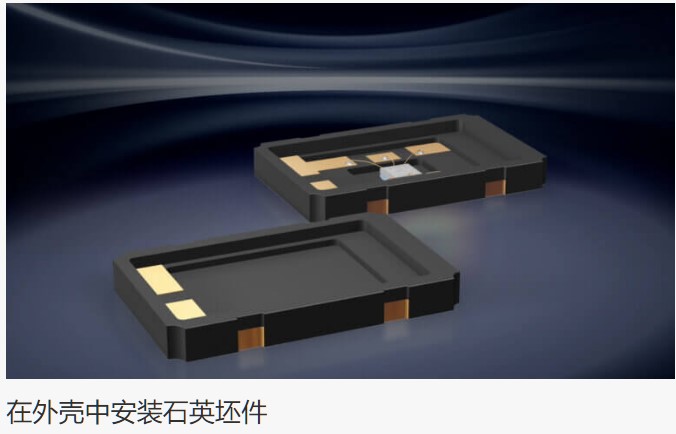

安裝到外殼中
為了將坯件安裝到外殼中，首先用導電粘合劑涂覆外殼基座。下一步是固定石英坯件。



最終頻率調整
現在最后一次調整頻率。使用兩種不同的方法，必要時調整目標頻率。一方面，如果頻率太高，可以氣相沉積額外的電極材料。這個步驟降低了頻率。或者，用等離子體部分去除電極材料可以增加頻率。



外殼是密封的
接下來，密封外殼。這有幾種方法。經常使用“接縫密封”方法。在這個過程中，金屬蓋和包裝用電極焊接在一起



最后階段
在接受最終測試、包裝和運輸之前，石英在激光或特殊墨水的幫助下進行標記。
現在石英晶體完成了，它可以安裝在板上。
